Токарные станки с ЧПУ с наклонной станиной

Токарные станки с ЧПУ с наклонной станиной серий CL и DL предназначены для патронной, центровой обработки и обработки прутка (устройство автоматической подачи поставляется дополнительно) с высокой точностью в один или несколько проходов наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьб. Обработку можно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

На станках по программе можно производить токарную обработку в патроне: обточку, расточку, обработку конических и фасонных поверхностей, подрезку торцев, проточку канавок, нарезание резьбы резцом, обработку деталей типа крышек, фланцев, втулок, валиков, коротких осей, мелких корпусов, стаканов, полумуфт, обработку внутренних поверхностей центровым инструментом.

Станки оснащены системой ЧПУ FANUC , количество осей управления — 2+1шпинд (2D). Для станка серии CL 8-позиционная, а для станка DL 12-позиционная револьверная головка входит в базовую комплектацию.

Наличие на станке револьверной головки позволяет значительно расширить технологические возможности станка, увеличить производительность, повысить качество обрабатываемых деталей.

Станина станка наклонная, расположена под углом 60 градусов, оснащена независимой системой удаления стружки и СОЖ.

Высокоточный жесткий шпиндель, специально разработанный для высокоскоростного точения.

Высокоскоростное резание может быть выполнено с применением новейших инструментальных материалов (металлокерамика, КНБ).

Постоянная скорость резания при обработке разных диаметров — качественно обработанная деталь.

Рабочее пространство закрывается защитными кожухами. Станок имеет удобный доступ к подвижному пульту ЧПУ.

Материал обрабатываемых деталей: все виды сталей, чугуны, легкие сплавы, цветные металлы.

Металлообрабатывающие станки с ЧПУ, отличаются высокой скоростью резания, точностью позиционирования, исключительной надежностью за счет применения первоклассных механических и электронных комплектующих таких фирм, как THK, Timken, SKF, Fanuc, Siemens, современных средств контроля производства, а также принципиально новыми решениями в конструкции и компоновке станков.

Современные, высокопроизводительные станки с ЧПУ используется во всех отраслях промышленности — автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также при производстве оборудования для нефтегазового сектора.

Модель

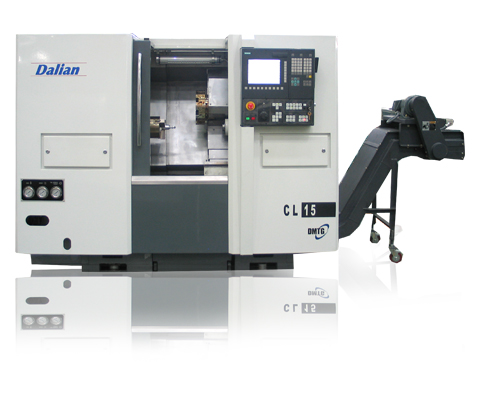

CL15

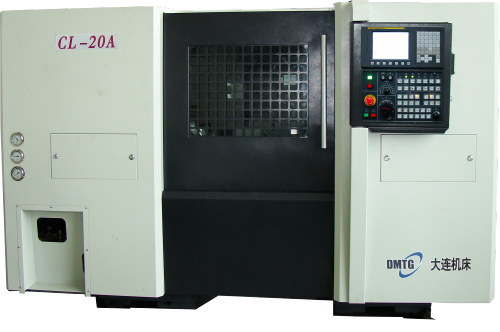

CL20A

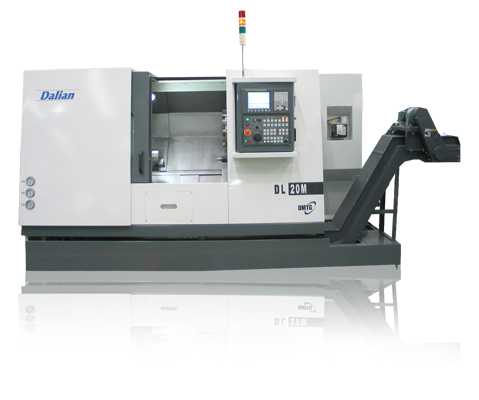

DL20M

DL25M
Диаметр изделия над станиной, мм 400 440 440 520
Максимальная длина обработки, мм 250/320 500 600/ 1000 1000/ 1500
Макс. диаметр изделия типа вал 160 360 260 310
Макс. диаметр изделия типа диск, мм 200 300 400 500
Диаметр зажимного патрона 6″ 8″ 8″ 10″
Торец шпинделя ISOA2-5 ISOA2-6 ISOA2-6 ISOA2-8
Диапазон частот вращения шпинделя, об/мин 50 — 5000 45 — 4500 45 — 4500 35 — 3500
Мощность электродвигателя главного привода, кВт 5.5 (7.5) 11/15 11 (15) 18.5 (22)
Диаметр отверстия в шпинделе, мм 46 62 76 87
Максимальный диаметр прутка, мм 32 52 65 74
Перемещение по осям X/Z, мм 120/ 260 165/510 X — 265 Z −700/ 1040 X — 260 Z −1100/1600
Быстрые перемещения осей X и Z м/мин 15/18 16/20 24/24 12/12
Рабочая подача, мм/мин 0 — 5000 0 — 5000 0 — 5000 0 — 5000
Момент на валу сервомотора X/Z Нм 8/8 8/12 12/12 12/22
Точность позиционирования, мкм ±4 ±4 ±4 ±4
Повторяемость позиционирования, мкм ±2 ±2 ±2 ±2
Число инструментов, шт 8 8 12 12
Размер хвостовика режущего инструмента, мм 20×20 25×25 25×25 25×25
Смены инструмента (1 шаг, до нужного инстр.), сек 0.3/1.2 0.3/1.3 0.3/1.3 0.3/1.3
Диаметр пиноли задней бабки, мм 60 80 85 100
Ход пиноли задней бабки 80 130 139 139
Конус пиноли MT.3 MT.4 MT.5 MT.5
Макс. перемещение задней бабки 215 460 490 825
Система ЧПУ Fanuc 0i-TC Fanuc 0i-TC Fanuc 0i-TC Fanuc 0i-TC
Угол наклона станины, град 60° 45°
Длина, мм 2085 2760 4140/4840 4834/ 4934
Ширина, мм 1555 1495 1794 1830
Высота, мм 1880 1710 1795 1977
Масса нетто, кг 2700 4800 5500/ 6500 7800/8300
Масса брутто (кг) 3200 5300 4500 8500
С транспортером стружки Д х Ш х В (мм) 2640×2220×2240 3300×2840×2240 4140/4840×1794×1795 4834/4934×1830×1977
Модель

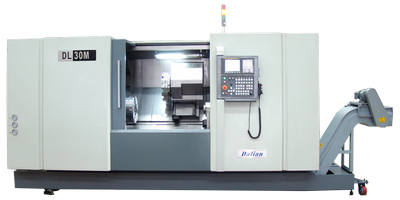

DL30M

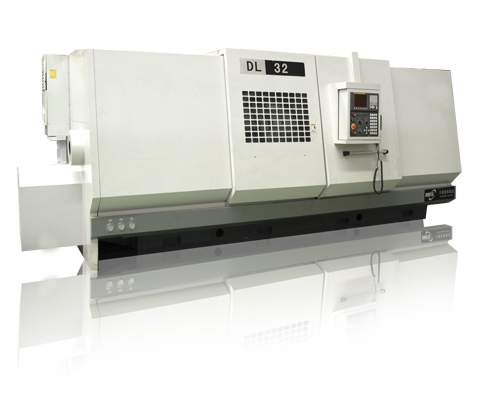

DL32M

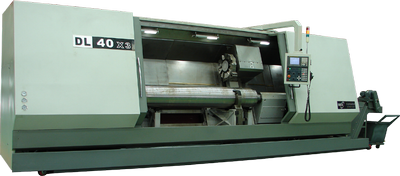

DL40
Диаметр изделия над станиной, мм 625 680 800
Максимальная длина обработки, мм 1000 1000/2000 2000/ 2500/ 3000
Макс. диаметр изделия типа вал 310 400 550
Макс. диаметр изделия типа диск, мм 600 630 750
Диаметр зажимного патрона 12″ 15″ 15″
Торец шпинделя ISOA2-8 ISOA2-11 ISOA2-11
Диапазон частот вращения шпинделя, об/мин 30 — 3000 20 — 2000 20 — 2000
Мощность электродвигателя главного привода, кВт 18.5 (22) 22 (30) 22 (30)
Диаметр отверстия в шпинделе, мм 88 100 100
Максимальный диаметр прутка, мм 74 84 84
Перемещение по осям X/Z, мм 325/ 1110 X — 375 Z −1030/ 2030 X — 375 Z −2160/ 2660/ 3160
Быстрые перемещения осей X и Z м/мин 24/30 13/13 12/16
Рабочая подача, мм/мин 0 — 5000 0 — 5000 0 −5000
Момент на валу сервомотора X/Z Нм 22/22 22/22 22/30
Точность позиционирования, мкм ±4 ±4 ±4
Повторяемость позиционирования, мкм ±2 ±2 ±2
Число инструментов, шт 12 12 12
Размер хвостовика режущего инструмента, мм 25×25 32×25 32×25
Смены инструмента (1 шаг, до нужного инстр.), сек 0.3/1.3 0.45/1.45 0.45/1.45
Диаметр пиноли задней бабки, мм 140 160 160
Ход пиноли задней бабки 150 180 180
Конус пиноли MT.5 MT.5 MT.5
Макс. перемещение задней бабки 650 650 650
Система ЧПУ Fanuc 0i-TC Fanuc 0i-TC Fanuc 0i-TC
Угол наклона станины, град 45° 45° 70°
Длина, мм 5024 5740 5950/ 6450 /6950
Ширина, мм 1905 2040 2358
Высота, мм 2050 2240 2600
Масса нетто, кг 8500 11000/ 13000 13000/ 14000/ 15000
Масса брутто (кг) 9500 12000 14000/ 15000/ 16000
С транспортером стружки Д х Ш х В (мм) 5084×2082×2050 5740/6740×2040×2240 5950/6450/6950×2358×2600
