Токарные обрабатывающие центры с ЧПУ с наклонной станиной

Токарные обрабатывающие центры с ЧПУ с наклонной станиной серий DL-MH и DL-MHSY предназначены для патронной, центровой обработки и обработки заготовок с высокой точностью, наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьб. Обработку можно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

На станках по программе можно производить токарную обработку в патроне: обточку, расточку, обработку конических и фасонных поверхностей, подрезку торцев, проточку канавок, нарезание резьбы резцом, обработку деталей типа крышек, фланцев, втулок, валиков, коротких осей, мелких корпусов, стаканов, полумуфт, обработку внутренних поверхностей центровым инструментом.

Станки оснащены системой ЧПУ FANUC , количество осей управления — 2+1шпинд (2D). Для станка DL 12-позиционная револьверная головка входит в базовую комплектацию.

Наличие на станке револьверной головки позволяет значительно расширить технологические возможности станка, увеличить производительность, повысить качество обрабатываемых деталей.

Станина станка наклонная, расположена под углом 45 — 70 градусов, оснащена независимой системой удаления стружки и подачи СОЖ.

Высокоточный жесткий шпиндель, специально разработанный для высокоскоростного точения.

Высокоскоростное резание может быть выполнено с применением новейших инструментальных материалов.

Постоянная скорость резания при обработке разных диаметров — качественно обработанная деталь.

Рабочее пространство закрывается защитными кожухами. Станок имеет удобный доступ к подвижному пульту ЧПУ.

Материал обрабатываемых деталей: все виды сталей, чугуны, легкие сплавы, цветные металлы.

Металлообрабатывающие станки с ЧПУ, отличаются высокой скоростью резания, точностью позиционирования, исключительной надежностью за счет применения первоклассных механических и электронных комплектующих таких фирм, как THK, Timken, Fanuc, современных средств контроля производства, а также принципиально новыми решениями в конструкции и компоновке станков.

Современные, высокопроизводительные станки с ЧПУ используется во всех отраслях промышленности — автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также при производстве оборудования для нефтегазового сектора.

Отличительные особенности:

  • Высокая жесткость станины
  • Высокоскоростной бесступенчатый шпиндель
  • Гидравлические патрон и пиноль задней бабки.
  • Возможность заказа дополнительных осей и контршпинделя
  • Возможность использования приводного инструмента
Модель
DL20MH

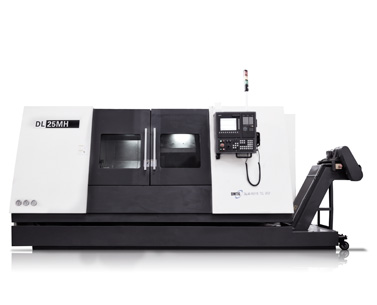

DL25MH

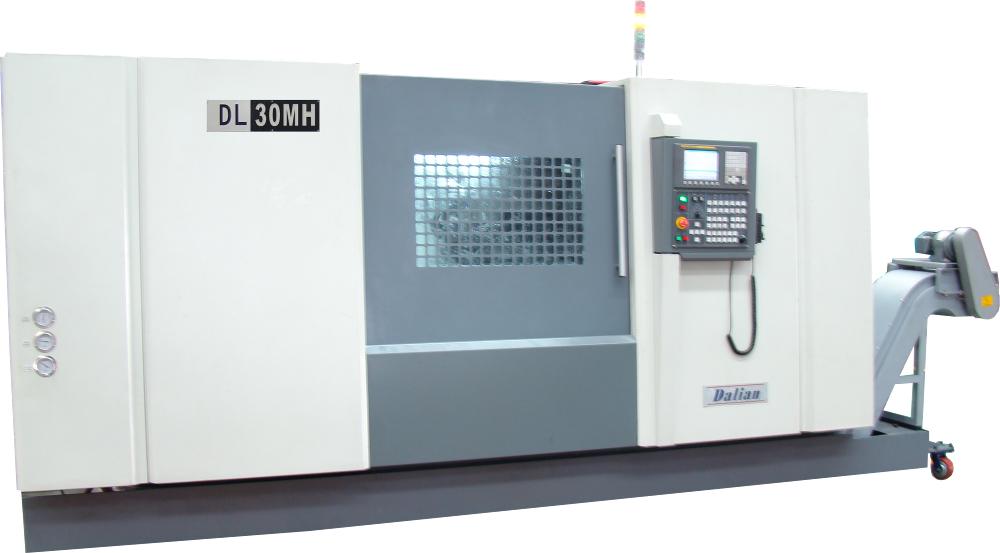

DL30MH

DL40MH
Диаметр изделия над станиной, мм 440 520 625 800
Максимальная длина обработки, мм 500 1000/ 1500 940 2000/2500/3000
Макс. диаметр изделия типа вал 260 310 360 500
Макс. диаметр изделия типа диск, мм 380 500 570 750
Диаметр зажимного патрона 8″ 10″ 12″ 15″
Торец шпинделя ISOA2-6 ISOA2-8 ISOA2-8 ISOA2-11
Диапазон частот вращения шпинделя, об/мин 45-4000 3500 30-3000 20-2000
Мощность электродвигателя главного привода, кВт 11 (15) 18.5 (22) 18.5 (22) 22 (30)
Диаметр отверстия в шпинделе, мм 76 87 87 100
Максимальный диаметр прутка, мм 65 74 74 84
Перемещение по осям X/Z, мм X — 265 Z −560 X — 310 Z −1050/ 1550 X — 370 Z −1110 X — 450(-50+400) Z −2100/ 2600/ 3100
Быстрые перемещения осей X и Z м/мин 24/24 12/12 24/24 12/12
Рабочая подача, мм/мин 0 — 5000 0 — 5000 0 — 5000 0 — 5000
Момент на валу сервомотора X/Z Нм 12/12 12/22 12/22 22/30
Точность позиционирования, мкм ±4 ±4 ±4 ±4
Повторяемость позиционирования, мкм ±2 ±2 ±2 ±2
Направляющие Линейные Прямоугольные
Число инструментов, шт 12 12 12 12
Размер хвостовика режущего инструмента, мм 20×20 25×25 32×25 32×25
Смены инструмента (1 шаг, до нужного инстр.), сек 0.3/1.3 0.3/1.3 0.3/1.3 0.4/1.85
Диаметр пиноли задней бабки, мм 85 100 140 160
Ход пиноли задней бабки 139 139 150 180
Конус пиноли MT.5 MT.5 MT.5 MT.5
Макс. перемещение задней бабки 490 490 650 650
Система ЧПУ FANUC 0i-TD FANUC 0i-TD FANUC 0i-TD FANUC 0i-TD
Угол наклона станины, град 45 45 45 70
Масса нетто, кг 5500 7800/ 8300 8500 16400/ 17300/ 18500
Д х Ш х В (мм) 3935/ 1905/ 1805 5000×1865×1990/ 5250×1865×1990 5084×2082×2050 7800/ 8300/ 8800×2600×2050
